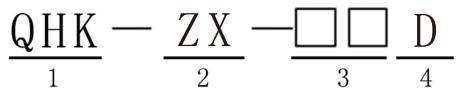

一、型號意義
1
控制類型
除塵控制器
2
控制方式
ZX：在線式控制
3
輸出路數
12：12路，20：20路，30：30路
4
輸出電壓
D：輸出電壓 DC 24V
二、參數設置說明
1.按下“功能”鍵進入?yún)?shù)選擇狀態，并且發光二級管指示當前修改項；
2.轉動“設置”旋鈕修改參數值，順時針旋轉為參數值增加，反之則為參數值減少；
3.任何時候，按下“功能”鍵，控制儀即可進入?yún)?shù)修改狀態；
4.按下“功能”鍵跳到運行指示燈亮起時，參數設置完成并自動保存，控制儀開始按設定參數自動清灰。
參數
參數意義
默認
設置范圍
單位
1
脈沖寬度
0.5
0.01-99.99
1s
2
脈沖間隔
1
1-9999
1s
3
周期間隔
1
1-9999
1s
4
脈沖閥數
n(n根據型號設定）
n(n根據型號設定）
1路
5
開機功能
1
1:開機即運行；
2:開機延時噴吹，延時時間為1分鐘；
3:壓差模式，條件滿足按照模式1運行，條件不滿足噴吹到本周期完畢。
三、各型號端子接線圖
QHK-ZX-12A/D接線端子圖
QHK-ZX-30A/D接線端子圖
四、在線控制儀接線標識說明
1、【電源】為交流220V輸入端子（L,N）；
2、【公共端】為閥用公共端；
3、【運行信號】為該型號脈沖控制儀自動運行控制端口，接口類型為干接點。當需要外部控制自動清灰運行時，需將主板上的黑色跳線帽兒斷開，短接運行信號兩個端子；
■ 注意 電路板上的短接帽為不需要遠程控制時的快捷設置方法，在不需要遠程時，不需要取下短接帽，也不需要端子短接運行信號。
4、【1～N】為脈沖閥信號輸出端子（N標示控制儀輸出路數）；
5、【A+ B-】為485通訊接口。(該功能需定制)
